4个拼接屏怎么连接（LCD拼接屏控制软件使用）
在安装位置安装固定好处理器后，再把拼接单元连接上就可以了。而四个拼接处理器通常使用rs232进行串连。

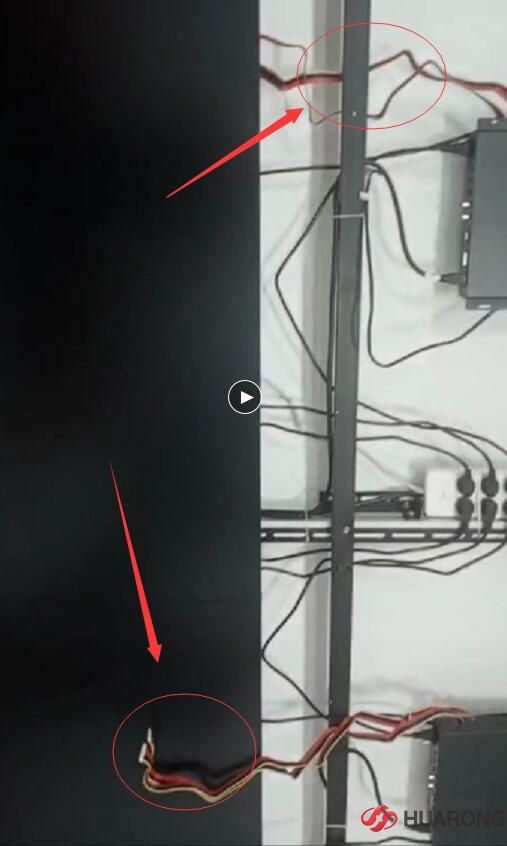

拼接屏的连接是非常简单的，在部分品牌65寸后方有时你会看到有两条红色排线，这种是需要一左一右接入到拼接单元上的，另外一条黑色的为数据线。处理器再与外置拼接控制处理器进行连接。
具体如下图：

4个拼接屏连接时，如果一路输入信号：
所需要设备：一进四出分配器（可实际四个屏幕显示出的整个组合画面与输入设备画面一至）。连接方式：PC/别的信号输入源--分配器--拼接屏。通过以上的连接方式即可实际简单的信号连接。
如果是多路信号同时上墙，即商显行业常说的多路输入，多路输出。
这时需要使用矩阵来实现，连接方式：PC/别的信号输入源（这里信号源需要连接的是矩阵input口）--矩阵--拼接屏。

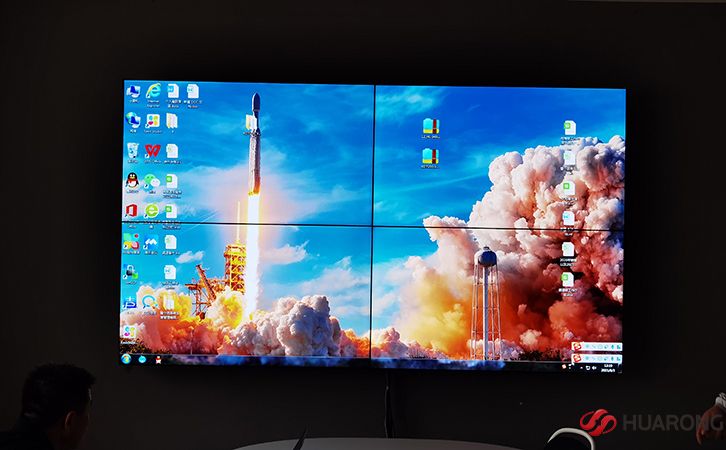

如下图（会议室：55寸2×2，3.5mm拼接屏）：

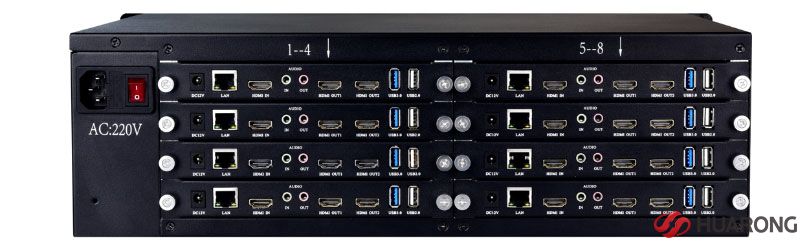

比如上图为一营销公司所使用的4块拼接屏，采用了2*2共4块拼接屏打造了一个大屏显示系统，为了可以使多台电脑信号同时在屏幕上显示，就采用了一台4进4出的HDMT高清矩阵进行控制，以实现信号的切换及分配，这样我们就可以zui多同时显示4台电脑上的内容，也就是一台电脑一个图像，假如我们只显示2个画面，则可以任意两块屏拼接放大显示，比如左侧两块屏拼接显示一个画面，右侧屏幕可以任意分配显示区域，在配备了一台矩阵后，我们只需要借助拼接屏管理软件即可实现，你需要在你的控制电脑里安装lcd拼接屏控制软件使用，并且快速熟悉软件的使用。
lcd拼接屏控制软件界面：

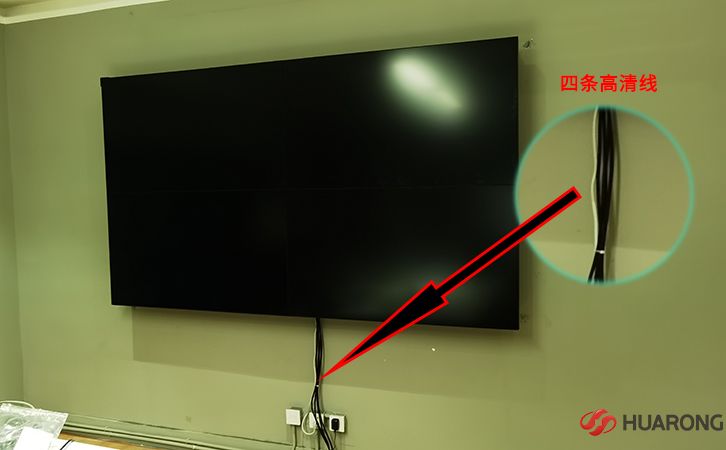

在上图中，我们可看到，有四条高清线接入到液晶拼接大屏上。
看上以上介绍，你明白4个拼接屏怎么连接了吗？
